Cubigel-lauhdutinyksikkö CNLY12RAa4N, R290, 3/8 hp

Cubigel CNLY12RAa4N on valmis R290-lauhdutinyksikkö: kompressori, ilmajäähdytteinen lauhdutin, tuuletin ja sähköosat on asennettu yhdelle pohjalevylle, ja yksikkö on valmis liitettäväksi höyrystimeen. Juuri tämän yksikön jäähdytysinsinööri vaihtaa, kun kaupallisen tiskin, kaapin tai vitriinin jäähdytysosa on mennyt epäkuntoon, ja se on yksi niistä yksiköistä, jotka Vitrum asentaa omiin jäähdytettyihin kalusteisiinsa.

Jäähdytysteho on 825 W 32 °C:n ympäristölämpötilassa ja 660 W 43 °C:ssa, mitattuna standardin EN 13125 mukaisesti -10 °C:n höyrystymislämpötilassa. Teho perustuu 10,70 cm³:n kompressoriin, jonka tehonotto on 446 W ja COP-arvo 1,85. Laitteen mitat ovat 325 x 425 x 270 mm ja paino 24,40 kg, ja siinä on 3/8 tuuman imu- ja 1/4 tuuman purkuliitännät. Laite on luokiteltu korkean ja keskitason vastapaineelle, mikä tarkoittaa, että se soveltuu paremmin jäähdytys- kuin pakkauskäyttöön.

Tämä on versio 4: kapillaarilaajenemisjärjestelmien perusyksikkö, joka on liitetty juottamalla lauhdutinputkiin ja jossa on Schrader-venttiili kylmäaineen täyttöaukossa. Siinä ei ole huoltoventtiilejä eikä nestesäiliötä. Trooppisiin olosuhteisiin sovitettu, tuuletinjäähdytteinen lauhdutin on mitoitettu jopa 43 °C:n ympäristölämpötiloihin, ja laite täyttää komission asetuksen (EU) 2015/1095 ekosuunnitteluvaatimukset.

R290:n (propaani) ilmastonlämmityspotentiaali on 3, eikä se sisällä fluoria, joten se jää kokonaan EU:n F-kaasujen käytön asteittaisen vähentämisen ulkopuolelle. Se on myös syttyvää (turvallisuusluokka A3), minkä vuoksi asennus, täyttö ja huolto kuuluvat pätevän jäähdytysteknikon tehtäviin.

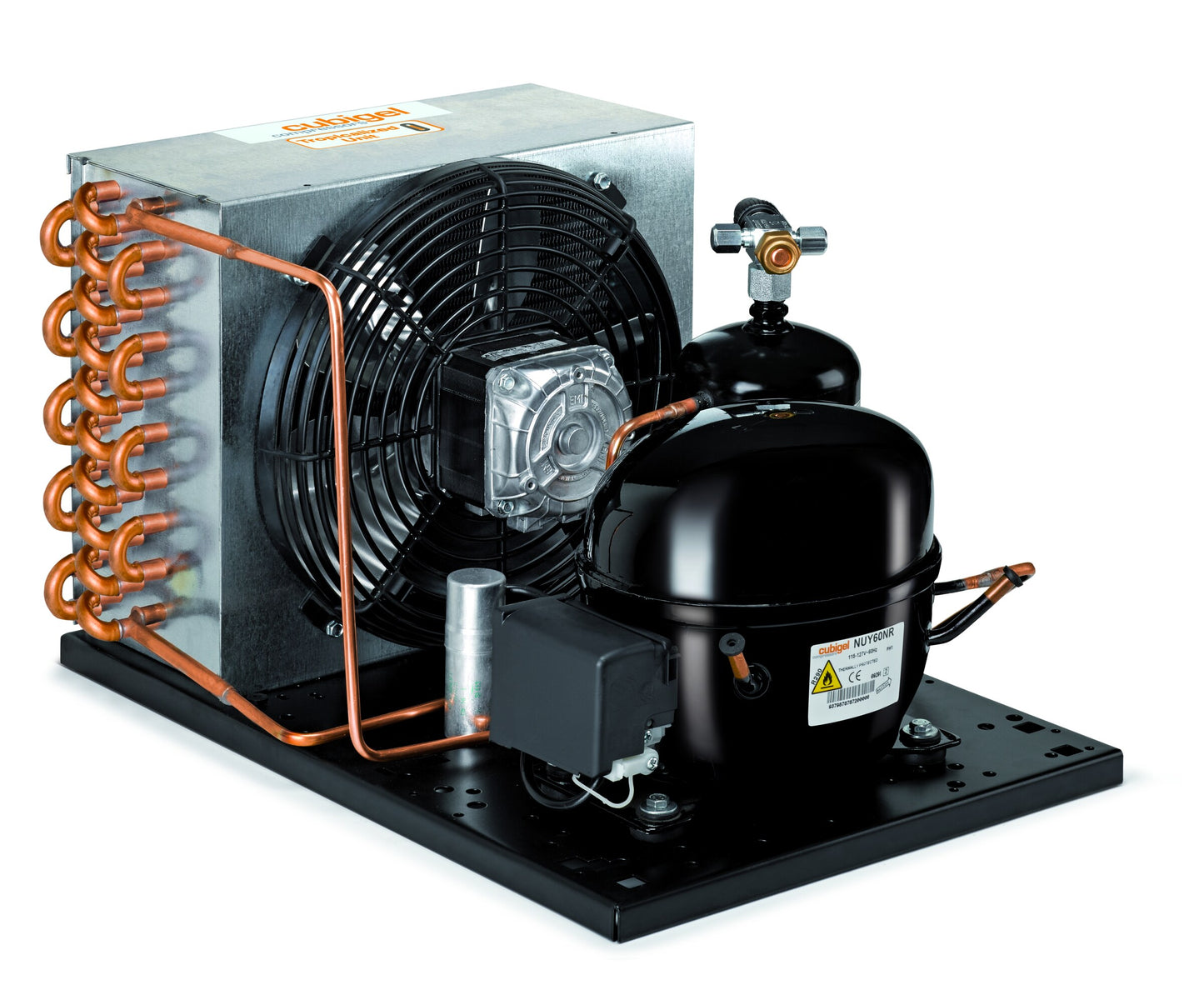

Cubigel Compressors on Huayi Compressor Barcelonan tuotemerkki. Kuvassa näkyy saman alustan Cubigel-laite: toimittaja on vahvistanut, ettei sillä ole valokuvia jokaisesta yksittäisestä mallista, joten tarkka kokoonpano saattaa poiketa yksityiskohdiltaan kuvasta.
